支撐帶也稱導向帶，在整個恩派克液壓缸的密封中起著至關重要的作用，不僅可以延長密封壽命，避免滑動面與金屬接觸可以保證在低滑動速度下無爬行，而且對機械振動有緩沖作用。但目前市場長的導向帶種類繁多，如何選擇最適合的導向帶也挺讓人頭疼。今天根據恩派克密封的幾種常用導向帶做個介紹。

一，F(xiàn)2型PTFE 導向帶專門用在氣缸上。適用于含油空氣以及干燥和無油空氣，高抗壓強度，磨損低，摩擦小。按需要來剪切。厚度一般1.55mm,2.5mm.材質是PTFE材質含25%碳添加劑。

二，F(xiàn)3型導向帶用于液壓缸。適用于高承載，大徑向負載，低磨損，摩擦力小，無爬行現象,按需要剪切。材質PTFE+40%銅粉；對于用合金材料，輕金屬材料和高等級碳鋼制作的油缸建議使用 PTFE +25%石墨。厚度一般為2.5mm.4mm。

三，F(xiàn)R型導向環為開口式，容易安裝。耐磨性好，適用于活塞和活塞桿的導向。采用這類導向環可簡化活塞和缸頭的設計?？椢镌鰪?qiáng)的熱固性合成樹脂有棉織物增強的酚醛樹脂和聚酯纖維增強的酚醛樹脂+PTFE.聚酯纖維增強的酚醛樹脂除了吸水率較外，其他性能有優于棉織物增強的酚醛樹脂。，厚度一般是2.5mm.3mm.4mmm

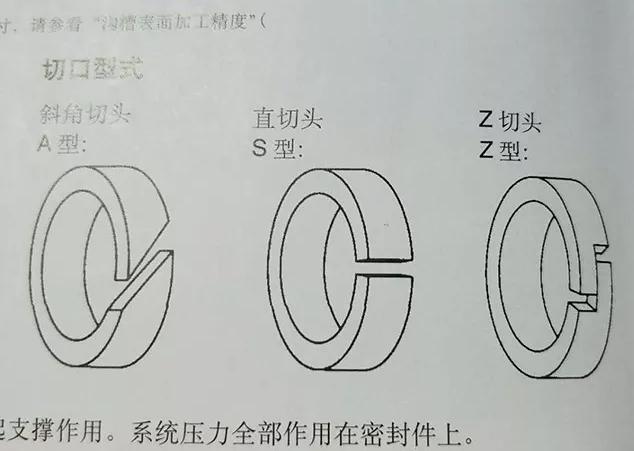

導向環的切口方式根據工作狀況不一有以下三種，A型斜切30°-用于往復運動；S型直切頭用于旋轉運動，Z型切頭一般用于特殊場合。切割長度：活塞用L=3.092X(D-W);活塞桿用 L=3.092X(d+W).D為活塞直徑，d為桿徑；W 為導向帶厚度。
